学习要求：掌握楼地面的基本构造和设计要求，掌握楼板的三大类型、特点和适用范围，掌握阳台、雨蓬构造，掌握楼地面装修和顶棚构造。
重 点：掌握楼地面的基本构造和设计要求，掌握钢筋混凝土楼板特点和适用范围，掌握阳台、雨蓬构造，掌握楼地面装修和顶棚构造。
难 点：掌握阳台、雨蓬构造，掌握楼地面构造和顶棚构造。
4.1楼地面的构造组成、类型及设计要求
1.楼地面的构造组成
（1）面层
位于楼板层的最上层，起着保护楼板层、分布荷载和绝缘的作用，同时对室内起美化装饰作用。
（2）结构层
主要功能在于承受楼板层上的全部荷载并将这些荷载传给墙或柱；同时还对墙身起水平支撑作用，以加强建筑物的整体刚度。

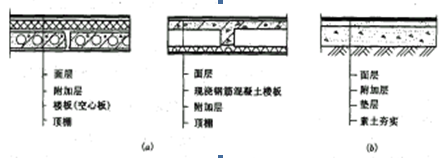

楼板层、地坪层的构造组成
（3）附加层
附加层又称功能层，根据楼板层的具体要求而设置，主要作用是隔声、隔热、保温、防水、防潮、防腐蚀、防静电等。
（4）楼板顶棚层
位于楼板层最下层，主要作用是保护楼板、安装灯具、遮挡各种水平管线，改善使用功能、装饰美化室内空间。
2.楼板的类型

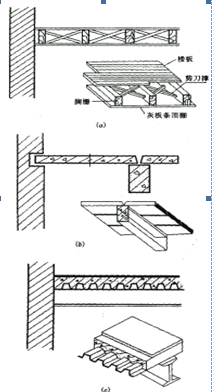

楼板的类型
(a)木楼板；(b)钢筋混凝土楼板；(c)压型钢板组合楼板
（1）木楼板：
优点：自重轻，保温隔热性能好、舒适、有弹性。
缺点：耐火性和耐久性均较差，且造价偏高，浪费木材。
（2）砖拱楼板：
优点：节约水泥、钢材、木材。
缺点：自重大，结构高度大，施工复杂。
（3）钢筋混凝土楼板：
优点：强度高，刚度好，耐火性和耐久性好，还具有良好的可塑性。
类型：按其施工方法不同，可分为现浇式、装配式和装配整体式三种。
（4）压型钢板组合楼板：
优点：强度高，施工快，整体性好。
缺点：耗钢材、防火性差、造价高。
3.楼板的设计要求
（1）具有足够的强度和刚度
强度要求是指楼板层应保证在自重和活荷载作用下安全可靠，不发生任何破坏。这主要是通过结构设计来满足要求。刚度要求是指楼板层在一定荷载作用下不发生过大变形，以保证正常使用状况。结构规范规定楼板的允许挠度不大于跨度的1/250,可用板的最小厚度（1/40L～1/35L）来保证其刚度。
（2）具有一定的隔声能力
不同使用性质的房间对隔声的要求不同，如我国对住宅楼板的隔声标准中规定：一级隔声标准为65dB，二级隔声标准为75dB等。对一些特殊性质的房间如广播室、录音室、演播室等的隔声要求则更高。楼板主要是隔绝固体传声，如人的脚步声、拖动家具、敲击楼板等都属于固体传声，防止固体传声可采取以下措施：
①在楼板表面铺设地毯、橡胶、塑料毡等柔性材料。
②在楼板与面层之间加弹性垫层以降低楼板的振动，即“浮筑式楼板”。
③在楼板下加设吊顶，使固体噪声不直接传入下层空间。
（3）具有一定的防火能力
保证在火灾发生时，在一定时间内不至于是因楼板塌陷而给生命和财产带来损失。
（4）具有防潮、防水能力
对有水的房间，都应该进行防潮防水处理。
（5）满足各种管线的设置
（6）满足建筑经济的要求
4.2钢筋混凝土楼板构造
钢筋混凝土楼板按其施工方法不同，可分为现浇式、装配式和装配整体式三种。
1.现浇整体式钢筋混凝土楼板
整体性好，布置灵活，模板耗用量大，施工周期长。
整体性好，布置灵活，模板耗用量大，施工周期长。
（1）平板式楼板
①单向板（板的长边与短边之比＞2）：
屋面板板厚60mm~80mm；
民用建筑楼板厚70mm~100mm;
工业建筑楼板厚80mm~180mm；
②双向板（板的长边与短边之比≤2）：板厚为80mm-160mm;
此外，板的支承长度规定：当板支承在砖石墙体上，其支承长度不小于120mm或板厚；当板支承在钢筋混凝土梁上时，其支承长度不小于60mm；当板支承在钢梁或钢屋架上时，其支承长度不小于50mm。
（2）肋梁楼板
①单向肋梁楼板
单向肋梁楼板由板、次梁和主梁组成。其荷载传递路线为板→次梁→主梁→柱（或墙）。主梁的经济跨度为5~8m,主梁高为主梁跨度的1/14~1/8；主梁宽为高的1/3-1/2；次梁的经济跨度为4~6m，次梁高为次梁跨度的1/18~1/12，宽度为梁高的1/3~1/2，次梁跨度即为主梁间距；板的厚度确定同板式楼板，由于板的混凝土用量约占整个肋梁楼板混凝土用量的50% ~70％，因此板宜取薄些，通常板跨不大于3m；其经济跨度为1.7~2.5m。
单向肋梁楼板布置图
单向肋梁楼板透视图
②双向板肋梁楼板（井式楼板）

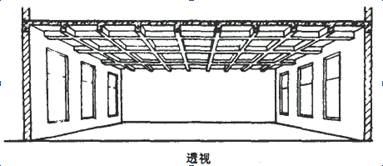

井式楼板透视图
双向板肋梁楼板常无主次梁之分，由板和梁组成，荷载传递路线为板→梁→柱（或墙）。
当双向板肋梁楼板的板跨相同，且两个方向的梁截面也相同时，就形成了井式楼板。井式楼板适用于长宽比不大于1.5的矩形平面，井式楼板中板的跨度在3.5～6m之间，梁的跨度可达20～30m，梁截面高度不小于梁跨的1/15,宽度为梁高的1/4~1/2，且不少于120mm。井式楼板可与墙体正交放置或斜交放置。由于井式楼板可以用于较大的无柱空间，而且楼板底部的井格整齐划一，很有韵律，稍加处理就可形成艺术效果很好的顶棚。
（3）无梁楼板
无梁楼板为等厚的平板直接支承在柱上，分为有柱帽和无柱帽两种。当楼面荷载比较小时，可采用无柱帽楼板；当楼面荷载较大时，必须在柱顶加设柱帽。无梁楼板的柱可设计成方形、矩形、多边形和圆形；柱帽可根据室内空间要求和柱截面形式进行设计；板的最小厚度不小于150mm且不小于板跨的1/35~1/32。无梁楼板的柱网一般布置为正方形或矩形，间跨一般不超过6m。
无梁楼板透视图
2.预制装配式钢筋混凝土楼板
装配式钢筋混凝土楼板系指在构件预制加工厂或施工现场外预先制作，然后运到工地现场进行安装的钢筋混凝土楼板。
（1）板的类型
①实心平板
实心平板规格较小，跨度一般在1.5m左右，板厚一般为60mm。预制实心平板由于其跨度小，常用于过道和小房间、卫生间、厨房的楼板。
②槽形板
槽形板是一种肋板结合的预制构件，即在实心板的两侧设有边肋，作用在板上的荷载都由边肋来承担，板宽为500~1200mm，非预应力槽形板跨长通常为3~6m。板肋高为120~240mm，板厚仅30mm。槽形板减轻了板的自重，具有省材料，便于在板上开洞等优点；但隔声效果差。
③空心板
空心板也是一种梁板结合的预制构件，其结构计算理论与槽形板相似，两者的材料消耗也相近，但空心板上下板面平整，且隔声效果优于槽形板，因此是目前广泛采用的一种形式。
目前我国预应力空心板的跨度可达到6m、6.6m、7.2m等，板的厚度为120~300mm。空心板安装前，应在板端的圆孔内填塞C15混凝土短圆柱（即堵头）以避免板端被压坏。
（2）板的结构布置方式
①当预制板直接搁置在墙上时称为板式结构布置；
②当预制板搁置在梁上时称为梁板式结构布置。
（3）板的搁置要求
①搁置长度
支承于梁上时其搁置长度应不小于80mm；
支承于内墙上时其搁置长度应不小于l00mm；
支承于外墙上时其搁置长度应不小于120mm。
②座浆
铺板前，先在墙或梁上用10~20mm厚M5水泥砂浆找平，使板与墙或梁有较好的联结，同时也使墙体受力均匀。
③搁置方式
当采用梁板式结构时，板在梁上的搁置方式一般有两种，一种是板直接搁置在梁顶上；另一种是板搁置在花篮梁或十字梁上。
板在梁上的搁置方式

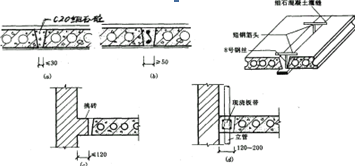

（4）板缝处理
①当缝隙≤30mm，灌C20细石混凝土
②当缝隙小于60mm时，灌细石混凝土,加配2φ6通长钢筋；
③当缝隙在60~120 mm之间时，可在灌缝的混凝土中加配2φ6通长钢筋或挑砖
④当缝隙在120~200mm之间时，设现浇板带，且将板带设在墙边或有穿管的部位；
⑤当缝隙大于200mm时，调整板的规格。
板缝处理
（5）装配式钢筋混凝土楼板的抗震构造
圈梁应紧贴预制楼板板底设置，外墙则应设缺口圈梁（L型梁），将预制板箍在圈梁内。当板的跨度大于4.8m，并与外墙平行时，靠外墙的预制板边应设拉结筋与圈梁拉接。
3. 装配整体式钢筋混凝土楼板
装配整体式楼板，是楼板中预制部分构件，然后在现场安装，再以整体浇筑的办法连接而成的楼。
（1）密肋楼板
现浇（或预制）密肋小梁间安放预制空心砌块并现浇面板而制成的楼板结构。它们有整体性强和模板利用率高，多种材料、节约混凝土等特点。
密肋楼板
(a)现浇密肋楼板；(b)预制小梁密肋楼板
（2）叠合楼板
预制薄板（预应力）与现浇混凝土面层叠合而成的装配整体式楼板，又称预制薄板叠合楼板。这种楼板以预制混凝土薄板为永久模板而承受施工荷载，板面现浇混凝土叠合层。
优点：节约模板、不用吊顶、整体性好。
缺点：结构高度小。
叠合楼板
（3）压型钢板组合楼板
压型钢板组合楼板是利用截面为凹凸相间的压型钢板做衬板与现浇混凝土面层浇筑在一起支承在钢梁上的板成为整体性很强的一种楼板。
压型钢板组合楼板
4.3顶棚构造
顶棚又称平顶或天花板，是楼板层的最下面部分，是建筑物室内主要饰面之一。作为顶棚要求表面光洁，美观，能反射光线，改善室内照度以提高室内装饰效果；对某些有特殊要求的房间，还要求顶棚具有隔声吸音或反射声音、保温、隔热、管道敷设等方面的功能，以满足使用要求。
1.直接式顶棚
直接在钢筋混凝土屋面板或楼板下表面直接喷浆、抹灰或粘贴装修材料的一种构造方法。
做法：（1）当板底平整时，可直接喷、刷大白浆或106涂料；
（2）当楼板结构层为钢筋混凝土预制板时，可用1：3水泥砂浆填缝刮平，再喷刷涂料。
特点：构造简单，施工方便，常用于装饰要求不高的一般建筑。
2.悬吊式顶棚
悬吊式顶棚又称“吊顶”，它离开屋顶或楼板的下表面有一定的距离，通过悬挂物与主体结构联结在一起。
A、吊顶的构造组成
（1）龙骨（木材、轻钢、铝合金等材料制作）
①主龙骨：吊顶的承重结构。通过吊筋（φ8~φ10钢筋）或吊件固定在楼板结构上，间距约为2m。
②次龙骨：吊顶的基层。次龙骨固定在主龙骨上。间距视面层材料而定，间距一般不超过600mm。
（2）面层
①抹灰面层：湿作业施工，费工费时；
②板材面层：可加快施工速度，又容易保证施工质量。板材吊顶有植物板材、矿物板材和金属板材等。
B、吊顶的类型
（1）根据结构构造形式的不同
①整体式吊顶②活动式装配吊顶③隐蔽式装配吊顶④开敞式吊顶。
（2）根据材料的不同，吊顶可分为板材吊顶、轻钢龙骨吊顶、金属吊顶等。
①木质（植物）板材吊顶构造

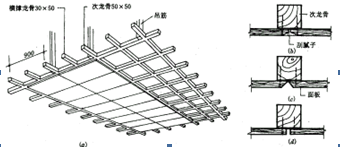

吊顶龙骨一般用木材制作，分格大小应与板材规格相协调。为了防止植物板材因吸湿而产生凹凸变形，面板宜锯成小块板铺钉在次龙骨上，板块接头必须留3~6mm的间隙作为预防板面翘曲的措施。板缝缝形根据设计要求可做成密缝、斜槽缝、立缝等形式［如图］。
木质板材吊顶构造
②矿物板材吊顶构造
矿物板材吊顶常用石膏板、石棉水泥板、矿棉板等板材作面层，轻钢或铝合金型材作龙骨。这类吊顶的优点是自重轻、施工安装快、无湿作业、耐火性能优于植物板材吊顶和抹灰吊顶，故在公共建筑或高级工程中应用较广。
轻钢和铝合金龙骨的布置方式有两种：
<1>龙骨外露的布置方式
龙骨外露吊顶的构造

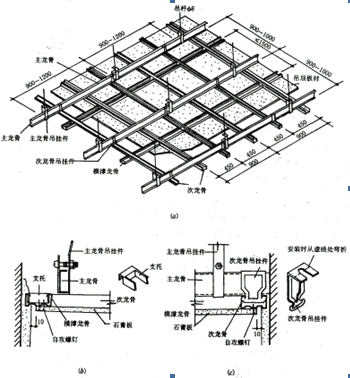

<2>不露龙骨的布置方式
这种布置方式的主龙骨仍采用槽形断面的轻钢型材，但次龙骨采用U形断面轻钢型材，用专门的吊挂件将次龙骨固定在主龙骨上，面板用自攻螺钉固定于次龙骨上［如图］。
不露龙骨吊顶的构造
③金属板材吊顶构造
金属板材吊顶最常用的是以铝合金条板作面层，龙骨采用轻钢型材。

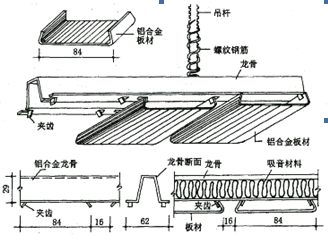

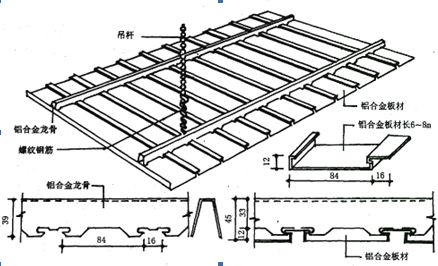

<1>密铺铝合金条板吊顶［如图］
密铺铝合金条板吊顶
<2>开敞式铝合金条板吊顶［如图］
开敞式铝合金条板吊顶
4.4底层地面构造
1.地坪层构造
地坪层指建筑物底层房间与土层的交接处。所起作用是承受地坪上的荷载，并均匀地传给地坪以下土层。按地坪层与土层间的关系不同，可分为实铺地层和空铺地层两类。
（1）实铺地层

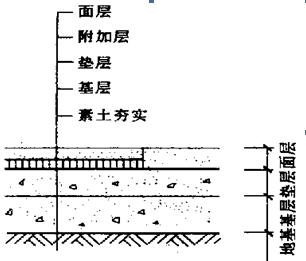

地坪层构造
①面层
地坪的面层又称地面，起着保护结构层和美化室内的作用。地面的做法和楼面相同。
②垫层
垫层是基层和面层之间的填充层，其作用是承重传力，一般采用60~100mm厚的C10混凝土垫层。垫层材料分为刚性和柔性两大类：刚性垫层如混凝土、碎砖三合土等，有足够的整体刚度，受力后不产生塑性变形，多用于整体地面和小块块料地面。柔性垫层如砂、碎石、炉渣等松散材料，无整体刚度，受力后产生塑性变形，多用于块料地面。
③基层
基层即地基，一般为原土层或填土分层夯实。当上部荷载较大时，增设2：8灰土100~150mm厚，或碎砖、道渣三合土100～150mm厚。
④附加层
附加层主要应满足某些有特殊使用要求而设置的一些构造层次，如防水层、防潮层、保温层、隔热层、隔声层和管道敷设层等。
（2）空铺地层

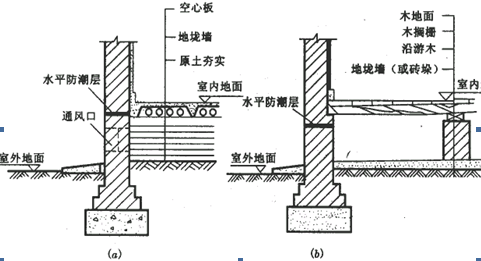

为防止房屋底层房间受潮或满足某些特殊使用要求（如舞台、体育训练、比赛场等的地层需要有较好的弹性）将地层架空形成空铺地层［如图］。
空铺地层构造
(a)钢筋混凝土板空铺地层；(b)木板空铺地层
2.地面设计要求
（1）具有足够的坚固性
家具设备等作用下不易被磨损和破坏，且表面平整、光洁、易清洁和不起灰。
（2）保温性能好
要求地面材料的导热系数小，给人以温暖舒适的感觉，冬期时走在上面不致感到寒冷。
（3）具有一定的弹性
当人们行走时不致有过硬的感觉，同时，有弹性的地面对防撞击声有利。
（4）易清洁、经济
（5）满足某些特殊要求
防水、防潮、防火、耐腐蚀。
3.地面的类型
按面层所用材料和施工方式不同，常见地面做法可分为以下几类：
（1）整体地面：水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石地面等。
（2）块材地面：砖铺地面、面砖、缸砖及陶瓷锦砖地面等。
（3）塑料地面：聚氯乙烯塑料地面、涂料地面。
（4）木地面：常采用条木地面和拼花木地面。
4.地面构造
（1）整体地面
①水泥砂浆地面
通常有单层和双层两种做法。单层做法只抹一层20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0mm厚1：2水泥砂浆抹平压光。
②水泥石屑地面
是将水泥砂浆里的中粗砂换成3~6mm的石屑，或称豆石或瓜米石地面。在垫层或结构层上直接做1：2水泥石屑25厚，水灰比不大于0.4，刮平拍实，碾压多遍，出浆后抹光。这种地面表面光洁，不起尘，易清洁，造价是水磨石地面的50％，但强度高，性能近似水磨石。
③水磨石地面
水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：1.5）~(l：2)水泥石碴12mm厚，石碴粒径为8 ~10mm，分格条一般高l0mm，用1：1水泥砂浆固定［如图］。
水磨石地面构造
（2）块材地面
是利用各种人造的和天然的预制块材、板材镶铺在基层上面。
①铺砖地面
铺砖地面有粘土砖地面、水泥砖地面、预制混凝土块地面等。铺设方式有两种：干铺和湿铺。干铺是在基层上铺一层20~40mm厚砂子，将砖块等直接铺设在砂上，板块间用砂或砂浆填缝。湿铺是在基层上铺1：3水泥砂浆12~20mm厚，用1：1水泥砂浆灌缝。
②缸砖、地面砖及陶瓷锦砖地面
缸砖是陶土加矿物颜料烧制而成的一种无釉砖块，主要有红棕色和深米黄色两种，缸砖质地细密坚硬，强度较高，耐磨、耐水、耐油、耐酸碱，易于清洁不起灰，施再简单，因此广泛应用于卫生间、盟洗室、浴室、厨房、实验室及有腐蚀性液体的房间地面。
地面砖的各项性能都优于缸砖，且色彩图案丰富，装饰效果好，造价也较高，多用于装修标准较高的建筑物地面。
缸砖、地面砖构造做法： 20mm厚1：3水泥砂浆找平，3~4mm厚水泥胶（水泥：107胶：水～1：0.1：0.2）粘贴缸砖，用素水泥浆擦缝。
陶瓷锦标赛砖质地坚硬，经久耐用，色泽多样，耐磨、防水、耐腐蚀、易清洁，适用于有水、有腐蚀的地面。做法类同缸砖，后用滚简压平，使水泥胶挤入缝隙，用水洗去牛皮纸，用白水泥浆擦缝。
③天然石板地面
常用的天然石板指大理石和花岗石板，由于它们质地坚硬，色泽丰富艳丽，属高档地面装饰材料，一般多用于高级宾馆、会堂、公共建筑的大厅、门厅等处。
做法是在基层上刷素水泥浆一道后30mm厚1：3干硬性水泥砂浆找平，面上撒2mm厚素水泥（洒适量清水），粘贴石板。
（3）木地面
按构造方式有架空、实铺和粘贴三种。

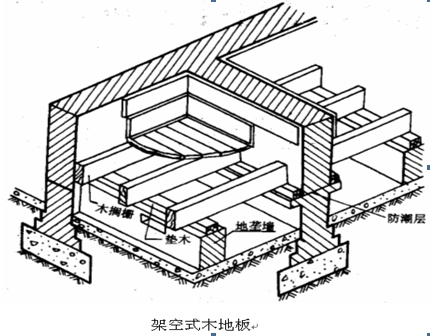

①架空式木地板常用于底层地面，主要用于舞台、运动场等有弹性要求的地面［架空式木地板构造图］。

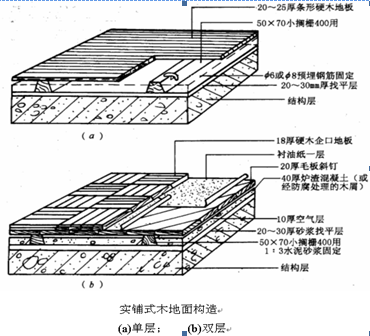

②实铺木地面是将木地板直接钉在钢筋混凝土基层上的木搁栅上。木搁栅为50mm×60mm方木，中距400mm， 40mm×50mm横撑，中距1000mm与木搁栅钉牢。为了防腐，可在基层上刷冷底子油和热沥青，搁栅及地板背面满涂防腐油或煤焦油［实铺木地面构造］。
③粘贴木地面的做法是先在钢筋混凝土基层上采用沥青砂浆找平，然后刷冷底子油一道，热沥青一道，用2mm厚沥青胶环氧树脂乳胶等随涂随铺贴20mm厚硬木长条地板。
（4）塑料地面
常用的塑料地毡为聚氯乙烯塑料地毡和聚氯乙烯石棉地板。
聚氯乙烯塑料地毡（又称地板胶），是软质卷材，可直接干铺在地面上。
聚氯乙烯石棉地板是在聚氯乙烯树脂中掺人60%~80％的石棉绒和碳酸钙填料。由于树脂少，填料多，所以质地较硬，常做成300mm×300mm的小块地板，用粘结剂拼花对缝粘贴。
（5）涂料地面
涂料类地面耐磨性好，耐腐蚀、耐水防潮，整体性好，易清洁，不起灰，弥补了水泥砂浆和混凝土地面的缺陷，同时价格低廉，易于推广。
4.5阳台与雨蓬
1.阳台
阳台：连接室内的室外平台，给居住在建筑里的人们提供一个舒适的室外活动空间，是多层住宅、高层住宅和旅馆等建筑中不可缺少的一部分。
（1）阳台的类型和设计要求
类型：
①按其与外墙面的关系分为挑阳台、凹阳台、半挑半凹阳台；
②按其在建筑中所处的位置可分为中间阳台和转角阳台。
③阳台按使用功能不同又可分为生活阳台（靠近卧室或客厅）和服务阳台（靠近厨房）。
设计要求：
①安全适用
②坚固耐久
③排水顺畅
阳台地面标高低于室内地面标高60mm左右，并将地面抹出5‰的排水坡将水导入排水孔，使雨水能顺利排出。
（2）阳台的结构布置方式
①挑梁式
从横墙内外伸挑梁，其上搁置预制楼板，这种结构布置简单、传力直接明确、阳台长度与房间开间一致。挑梁根部截面高度H为(1/5-1/6)L，L为悬挑净长，截面宽度为(1/2--1/3)h。为美观起见，可在挑梁端头设置面梁，既可以遮挡挑梁头，又可以承受阳台栏杆重量，还可以加强阳台的整体性。
②挑板式
当楼板为现浇楼板时，可选择挑板式，悬挑长度一般为1. 2m左右。即从楼板外延挑出平板，板底平整美观而且阳台平面形式可做成半圆形、弧形、梯形、斜三角等各种形状。挑板厚度不小于挑出长度的1/12。
③压梁式
阳台板与墙梁现浇在一起，墙梁的截面应比圈梁大，以保证阳台的稳定，而且阳台悬挑不宜过长，一般为1. 2m左右，并在墙梁两端设拖梁压入墙内。
（3）阳台细部构造
①阳台栏杆：栏杆净高不低于1. 05m，阳台栏杆形式应防坠落（垂直栏杆间净距不应大于110mm），防攀爬（不设水平栏杆）。挑出长度不宜过大，以1.2~1. 8m为宜。

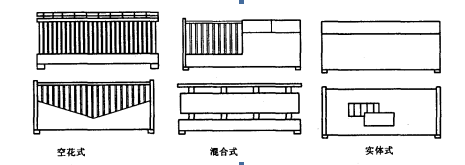

栏杆的形式有实体、空花和混合式［如图］。
阳台栏杆形式
②栏杆与扶手的连接方式有焊接、现浇等方式［如图］。
栏杆与扶手的连接

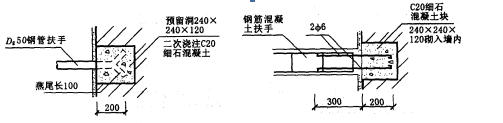

③扶手与墙的连接，应将扶手或扶手中的钢筋伸人外墙的预留洞中，用细石混凝土或水泥砂浆填实固牢；现浇钢筋混凝土栏杆与墙连接时，应在墙体内预埋240mm×240mm×120mmC20细石混凝土块，从中伸出2φ６，长300mm，与扶手中的钢筋绑扎后再进行现浇
扶手与墙体的连接
④阳台隔板
阳台隔板用于连接双阳台，有砖砌和钢筋混凝土隔板两种。砖砌隔板一般采用60mm和120mm厚两种，由于荷载较大且整体性较差，所以现多采用钢筋混凝土隔板。隔板采用Ｃ２０细石混凝土预制60mm厚，下部预埋铁件与阳台预埋铁件焊接，其余各边伸出φ6钢筋与墙体、挑梁和阳台栏杆、扶手相连。
⑤阳台排水
阳台排水有外排水和内排水两种。外排水适用于低层和多层建筑，即在阳台外侧设置泄水管将水排出。内排水适用于高层建筑和高标准建筑，即在阳台内侧设置排水立管和地漏，将雨水直接排入地下管网，保证建筑立面美观。
阳台排水构造
2.雨篷
（1）位置
a 建筑物出入口的上方
b 顶层阳台上方
（2）作用
遮挡雨雪，保护外门免受侵蚀，给人们提供一个从室外到室内的过渡空间，并起到保护门和丰富建筑立面的作用。

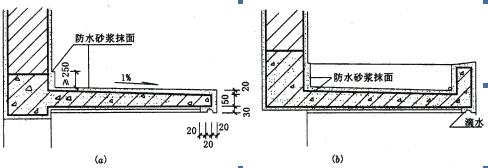

（3）构造要求
外挑长度一般为0. 9~1.5m，板根部厚度不小于挑出长度的1/12，雨篷宽度比门洞每边宽250mm，雨篷排水方式可采用无组织排水和有组织排水两种。雨篷顶面距过梁顶面250mm高，板底抹灰可抹1：2水泥砂浆内掺5％防水剂的防水砂浆15mｍ厚，多用于次要出入口。
悬板式雨篷构造
